Rigmah®-AR

Rigmah®-ARSelf-cleaning Glass

Rigmah® -AR self-cleaning Glass

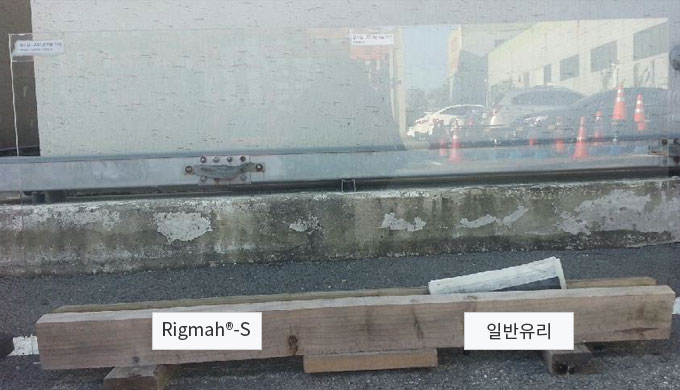

  • 맑은 날 : 비반사 기능

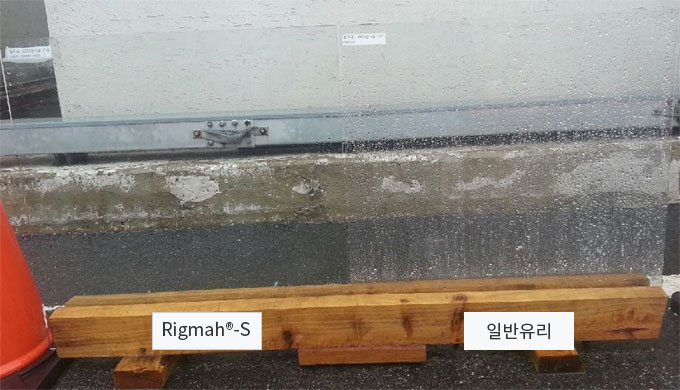

  • 비 오는 날

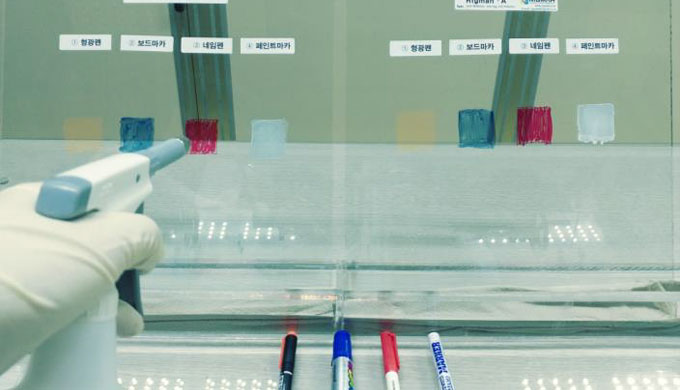

  • 유기잉크, 유성페인트 물 분무 Test
  • 유기잉크, 유성페인트 물 분무 Test 결과 일반유리보다 250% 이상 세척력 우수
나노 기술 적용
기술명 세부내용
분산기술 나노 세라믹 입자 결정상 및 성분비 최적화
바인더, 분산제, 첨가제 성능 최적화
나노 물질의 안정성 향상을 위한 첨가제 개발
코팅액제조 분산기술, 2차입자의 크기 조절 기술
나노 소재, 용매 조절 : 코팅 공정에 적합한 조합 기술
열 또는 UV Curing에 맞는 바인더의 조절 기술
코팅공정 코팅막 Uniformity 및 Linearity 공정기술
박막의 밀도 증가 기술 : 기판의 물리적 처리 등
Wet 박막코팅유리 제조를 위한 SlitCoater공정
코팅공정 IR(적외선)을 이용한 빠르고 정확한 건조 및 경화
Microwave나 IR을 사용한 Binder 소결 기술 개발
나노 기술 적용 코팅유리의 특징
  • 물만으로 쉽게 청소(Easy Clean)
  • 친수코팅층 김서림 및 결로 방지 기능
  • 100% 나노 세라믹 친수코팅층(접촉각 12')
  • 접합가공, 열강화(750℃) 가능
  • 대면적 습식코팅(2,438mm*3,048mm)
적용분야
  • 건축 외장재
  • 투명방음벽
  • 자동차용 유리
  • 음료쇼케이스(결로방지)
  • 아웃도어용 디스플레이 커버글라스
Rigmah®-AR 생산규격
제품명 두께 최대크기
Rigmah®-S 3, 4, 5, 6, 8, 10mm 2,438 X 3,048(mm)

Rigmah® -AR 단판유리의 광학 성능

구분 일반유리 RIGMAH®-ARS 오염방지 코팅유리
Case
사양 5T 5T Rigmah-AR 5T Rigmah-AR(양면)
일반유리 T VIS(%) 89 90.7 92.6
R VIS(%) 8 5.26 3.72
저철분유리 T VIS(%) 91 92.7 94.7
R VIS(%) 8 5.26 3.71
Remarks 5T 5T Rigmah-AR 5T Rigmah-AR(양면)
5T 일반유리에 Rigmah-AR 단면코팅 시 투과율 약 1.7% 증가, 양면코팅 시 약 3.4% 증가

Rigmah® -AR 성능지표 및 측정방법

시험 항목 기준 시험 결과 시험 방법 시험 규격 대응 규격
접촉각 15o ≥ 12o 물방울을 표면에 떨어뜨린 후 이루는 각도 측정 ASTM D 5946
가시광선투과율 85% 86% 가시광선영역(380~780nm) 투과율 측정 KS L 2514
연필경도 9H 9H 연필로 일정한 무게(2kg)로 45o로 밀어 긁히는 정도 ASTM D 3363
내산성 4% ≥ 0.5% 23℃±2℃, 1mol/L 염산 24hr 침지 KS L 2014 JIS R 3221
내알칼리성 4% ≥ 0.5% 23℃±2℃, 1mol/L 수산화나트륨 24hr 침지 KS L 2014 JIS R 3221
내마모성 4% ≥ 0.5% 100회 회전 KS L 2014 JIS R 3221
내후성 △E 3.0 ≥ △E 0.2 0.48W/m2(at 310nm) 14주 KS M 5982 SAE J 2020
부착성 100/100 100/100 100개의 바둑판눈의 접착테이프 박리확인 KS D 6711 ASTM D 3359
비등수(100℃ 에서 2hr) 100/100 100/100 100개의 바둑판눈의 접착테이프 박리확인 - -
SEM 전자현미경에 의한 표면의 원소분석, 형태관찰

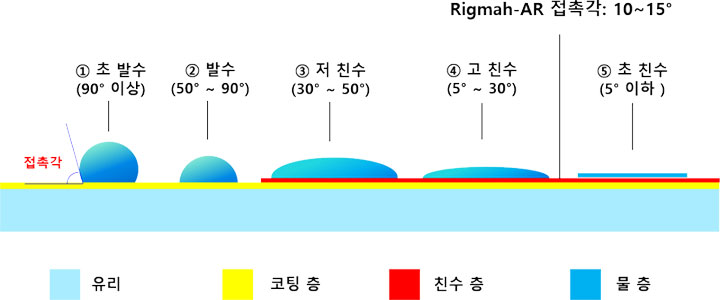

접촉각(Contact angle)이란?

친수 층에서 물이 퍼져 중력에 의해 아래로 흘러 내림으로서 유리 표면에 물방울 자국이 남지 않고, 유리표면의 먼지를 제거함으로써 자정(Self-cleaning) 기능을 나타냄

일반유리 vs Rigmah® -AR vs Rigmah® -AR 성능 비교

구분 일반유리 RIGMAH-AR 친수 코팅유리 RIGMAH-AR 발수 코팅유리
Contact Angle('') 25~30 10~15 90 이상
Topology(전자현미경 10,000배)
3D(전자현미경 10,000배)
연필경도 9H 9H 6H
T VIS(%) 89 90 91
R VIS(%) 8 7 6
친수 층, 발수 층에서 물이 퍼져 중력에 의해 아래로 흘러 내림으로서 물방울 자국이 남지 않고, 유리표면의 먼지를 제거함.

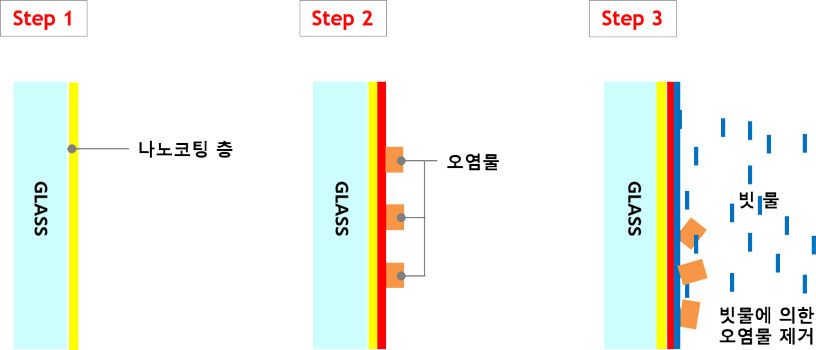

Rigmah® -AR self-cleaning 원리

  • 유리 + 코팅 층
  • 유리 + 코팅 층 + 오염 물
  • 유리 + 코팅 층 + 친수 층 + 오염 물 + 빗물오염물의 제거는 ①·②·③ 순으로 이어짐

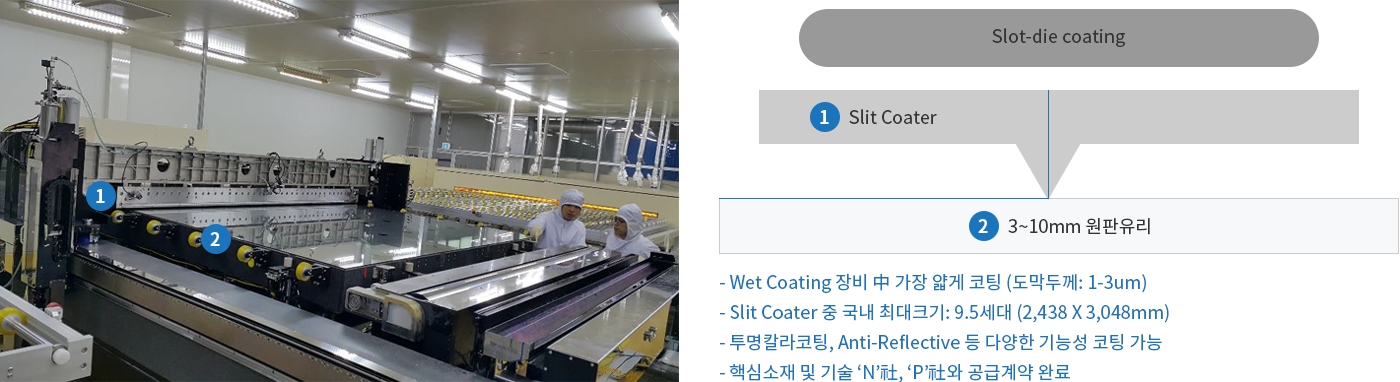

Rigmah® -AR 양산 PROCESS

-Wet coating 장비 中 가장 얇게 코팅 (도막두께 1-3um), -Slit Coater 중 국내 최대크기:9.5세대(2,438 X 3,048mm), -투명칼라코팅, Anti-Reflective등 다양한 기능성 코팅 가능, -핵심소재 및 기술 'N'社, 'p'社와 공급계약 완료 -Wet coating 장비 中 가장 얇게 코팅 (도막두께 1-3um), -Slit Coater 중 국내 최대크기:9.5세대(2,438 X 3,048mm), -투명칼라코팅, Anti-Reflective등 다양한 기능성 코팅 가능, -핵심소재 및 기술 'N'社, 'p'社와 공급계약 완료
공정 Loading Cleaning Coating Curing Cooling Inspection Un.Loading
Capa. 1日, 3명, 8시간(1Shift 기준) = 6분 당 2,438*3,048mm 1장 기준 = 2.4*3.0*10*8=576m2
사진 유리 자동 이송 장비 사진 유리 표면 세척 장비 사진 유리 박막 코팅 장비 사진 코팅 표면 경화 장비 사진 고온 유리 냉각 장비 사진 코팅 두께 측정 장비 사진 유지 자동 적재 장비 사진
용도 유리자동
이송장비		 유리표면
세척장비		 유리박막
코팅장비		 코팅표면
경화장비		 고온유리
냉각장비		 코팅두께
측정장비		 유리자동
적재장비
시간 2분 2~3분 2~3분 5분 2~3분 1분 2분
